20. 광학계 - 3D 스캐너 검사 파라미터 설정

만수르코딩방 2024. 6. 1. 18:10

이번 포스팅에서는 3D 레이져 스캐너의 검사 파라미터 설정방법에 대해 알아보겠습니다.

광삼각법 3D 스캐너에 사용되는 라인 레이저 GENERATER의 사양스펙비교를 위해 실제 제품 스펙을 확인해보겠습니다.

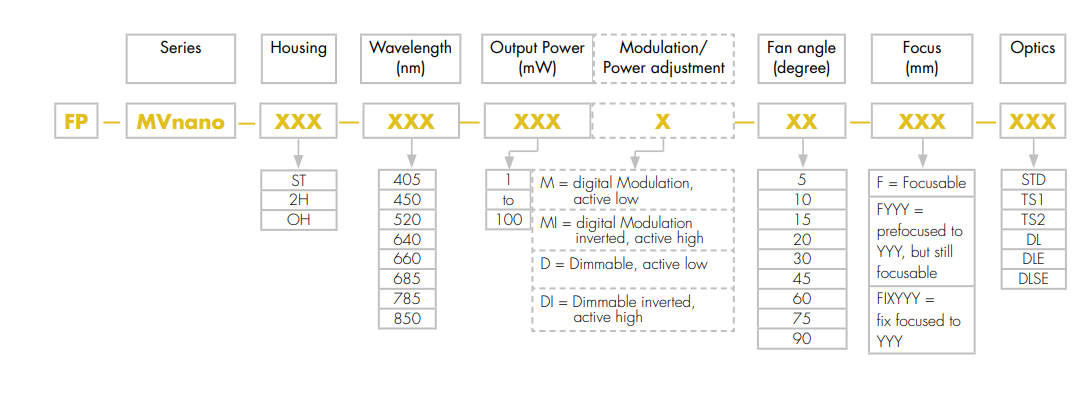

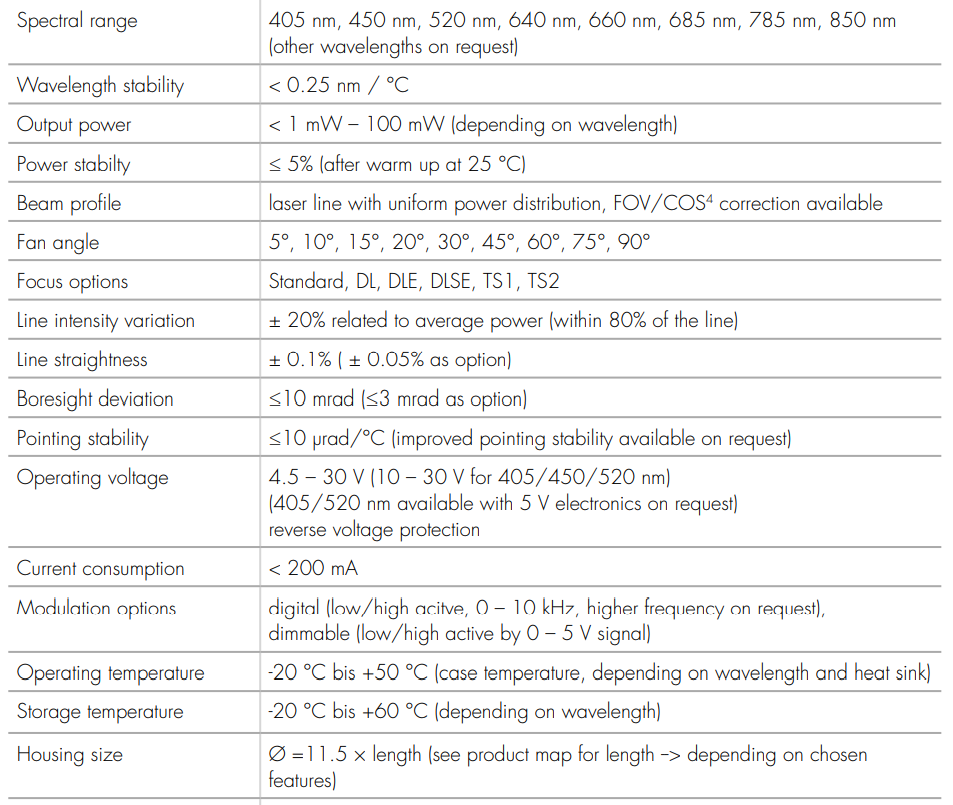

제품은 Micro mv 사의 FP-Mvnano-660-70M–30-F200-TS 라인 레이저의 스펙을 가져왔습니다.

1. spectral range

spectral range

레이저의 파장에 따라 최대 광출력이 변화합니다.

광학 operating voltage가 높아질수록 광학전력이 증가하며 레이저의 spectral range가 결정됩니다.

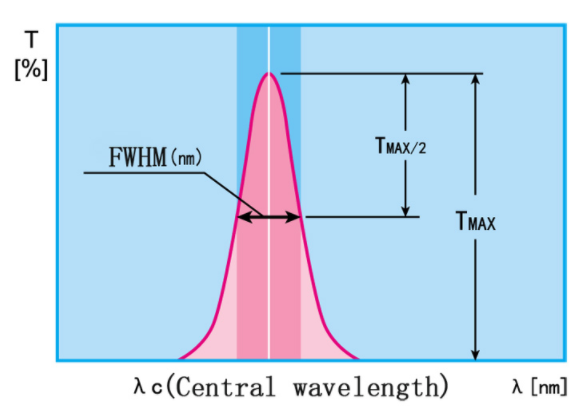

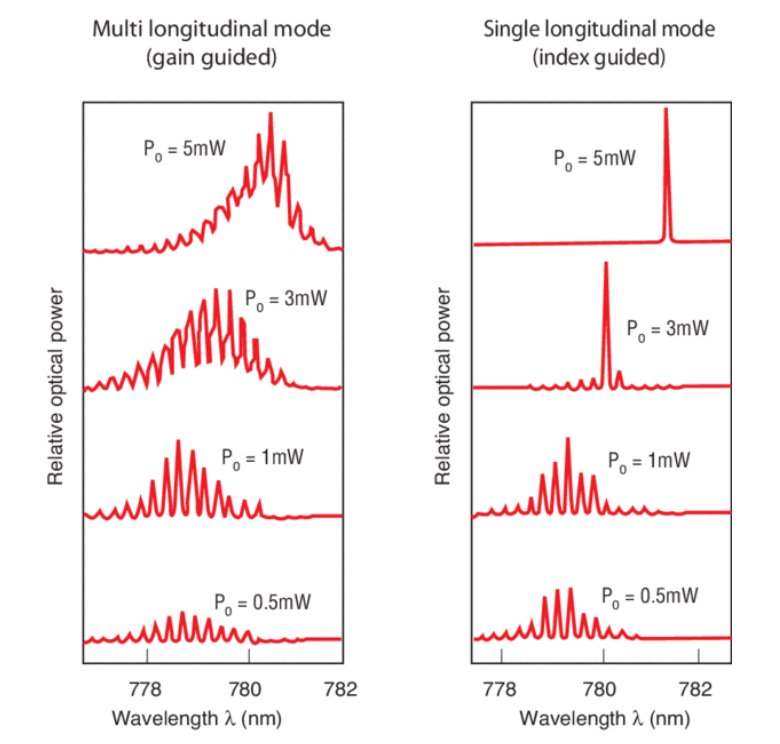

다중 피크가 발생하는 multi longitudinal mode와 단일 피크가 발생하는 single longitudinal mode를 선택할 수 있습니다.



2. 파장대별 빔의 색상

파장대가 달라지면 레이저 발생 색상또한 달라지는데

파랑색 계열(405nm,445nm,450nm,473nm,488nm 그외 앞자리가 4로 시작하거나 5로 시작하는 500 초반 영역대의 3자리 숫자에 해당하는 파장) 의 레이저는 보통 4.5~6v의 동작 전압을 갖습니다.
초록색 계열(520nm,560nm 같이 앞자리가 5로 시작하는 100의자리 숫자 중 500중반에 해당하는 파장의 레이저포인터는 6~7v의 전압에서 작동합니다.
빨강색 계열(600nm~700nm대역의 600초반~600후반에 걸쳐있는 파장) 은 보통 2.5v정도의 전압에서 작동합니다.



여기서 405mm의 보라색 레이저 포인터는출력이 아주 높지 않다면 빔라인을 시각적으로 확인할 수 없는데 이는 보라색 계역의 레이저가 자외선의 파장에 가깝기 떄문입니다.



3. 선폭

전력이 높을 수록 선폭이 커지고 카메라로 카는 광량이 많아져

카메라의 dof 또한 늘어납니다.

하지만 가우시안 분포가 아닌 다피크 형태로 빔의 분포가 변화하면서 측정정확성이 떨어질 수 있습니다.

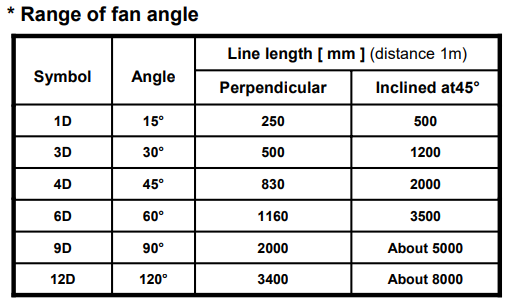

4. fan angle

fan angle의 길이가 길수록 라인레이저의 선의 길이가 길어집니다.



5. 레이저 스펙 선정 방법

사용 파장, 전력, 팬앵글을 선택한 이후에 초점을 설정한 이후에 광학계(카메라)를 선택합니다.
